水塔水位監控系統

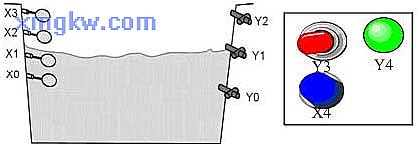

【控制需求】當水塔水位超出正常范圍時，給水或排水功能將會(huì )被自動啟用，并且當水位處于警戒范圍（過低或過高）時，除了自動啟動給水或排水功能外，報警燈也會(huì )閃爍以及報警器也會(huì )鳴叫。 (如：水位超過高水警戒范圍 X3= ON時，Y0及 Y2排水泵同時打開 )

【報警時序圖】

【組件說明】

PLC軟元件	控制說明
X0	水位下限傳感器 (低警戒水位 )：當水量處于昀低水位時， X0的狀態為 ON
X1	正常水位的下限傳感器：當水量處于正常水位的下限時， X1的狀態為 ON
X2	正常水位的上限傳感器：當水量處于正常水位的上限時， X2的狀態為 ON
X3	水位上限傳感器 (高警戒水位 )：當水量處于昀高水位時， X3的狀態為 ON
X4	Reset按鈕：按下時， X4的狀態為 ON，報警燈和報警器復位
T0	計時 500ms，時基為 10ms的定時器
T1	計時 500ms，時基為 10ms的定時器
Y0	1#排水泵
Y1	給水泵
Y2	2#排水泵
Y3	報警燈
Y4	報警器

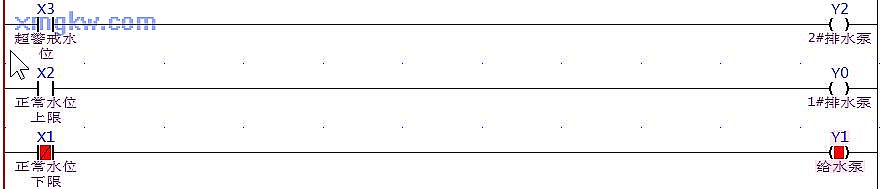

【控制程序】【程序說明】

X0=ON，X1=ON，X2=OFF，X3=OFF，所以 Y0=OFF，Y2=OFF，給水泵和排水泵都不工作。
當塔內水位低于正常水位范圍時： X0=ON，X1= OFF，X2= OFF，X3= OFF，X4= OFF。因 X1=OFF，其常閉接點導通，所以 Y1=ON，啟動給水泵向水塔內注水。

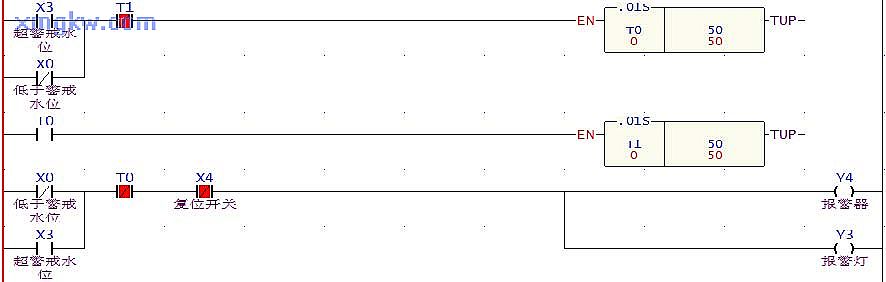

當塔內水位低于水位警戒下限（警戒水位）時： X0=OFF，X1=OFF，X2=OFF，X3=OFF。因 X1=OFF，其常閉接點導通， Y1=ON，給水泵啟動，同時 X0=OFF，其常閉接點導通，報警電路被執行， Y3=ON， Y4=ON，報警燈閃爍，報警器鳴叫。
當塔內水位超出正常水位范圍時：X0=ON，X1=ON，X2=ON，X3=OFF。因 X2=ON，其常開接點導通，所以 Y2=ON，排水泵 1啟動，將水塔內的水排出。
當塔內水位高于水位警戒上限時： X0=ON，X1=ON，X2=ON，X3=ON。因 X2=ON，其常開接點導通，所以 Y0=ON，排水泵 1啟動；同時 X3=ON，其常開接點導通，所以 Y2=ON，排水泵 2啟動，且報警電路也被執行，所以 Y3=ON，Y4=ON報警燈閃爍，報警器鳴叫。
X4=ON，其常閉接點關斷，所以 Y3=OFF，Y4=OFF，報警器和報警燈都停止工作。注：通過內部特殊繼電器 M1922（1秒周期脈沖）也能達到報警閃爍功能。
