延時接通程序

2015-6-30 10:08:57 人評論 次瀏覽 分類：永宏應用案例

【控制需求】

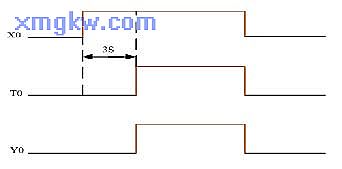

開關 X0接通 3秒鐘后燈 Y0才接通變亮；當 X0斷開時燈 Y0立刻熄滅。【組件說明】
PLC 軟元件 控制說明
X0 指示燈控制開關
T0 3秒定時器，時基 10ms的定時器
Y0 輸出指示燈

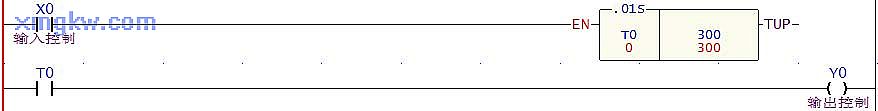

【控制程序】

【程序說明】
  1. X0=ON時，定時器 T0開始計時，達到 3秒鐘的預設值時， T0的常開觸點導通， Y0=ON，指示燈被點亮。
  2. X0由 ON→OFF時，定時器 T0不被執行， T0的常開觸點也隨之?dāng)嚅_(kāi)， Y0=OFF，指示燈立即熄滅。由以上程序可起到延時接通的作用。
