包廂呼叫控制

2015/6/30 9:13:10 人評論 次瀏覽 分類：永宏應用案例

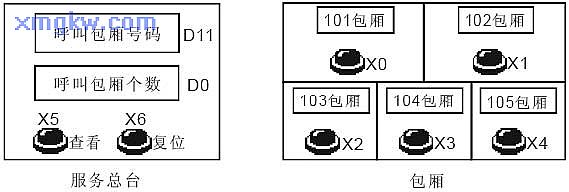

【控制要求】任何一個包廂按下呼叫按鈕， [ 呼叫包廂個數 ]增加1；按下查看按鈕，按從早到晚的呼叫順序依次查看 [ 呼叫包廂號碼 ]，并且呼叫的包廂個數自動減 1，當所有包廂號碼都被查看完后，呼叫包廂個數顯示為 0。按下復位按鈕，清零包廂記憶數據。
【元件說明】
PLC 元件 控制說明
X0 101 包廂呼叫按鈕，按下時， X0狀態為 ON
X1 102 包廂呼叫按鈕，按下時， X1狀態為 ON
X2 103 包廂呼叫按鈕，按下時， X2狀態為 ON
X3 104 包廂呼叫按鈕，按下時， X3狀態為 ON
X4 105包廂呼叫按鈕，按下時， X4狀態為ON
X5 查看按鈕，按下時， X5狀態為 ON
X6 復位按鈕，按下時， X6狀態為 ON
D0 呼叫包廂的個數
D1-D9 未被查看的呼叫包廂號碼
D10 昀近呼叫的包廂號碼
D11 正被查看的呼叫包廂號碼

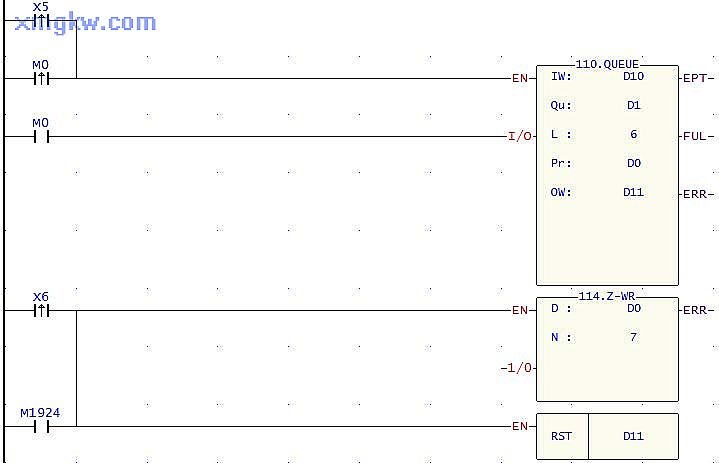

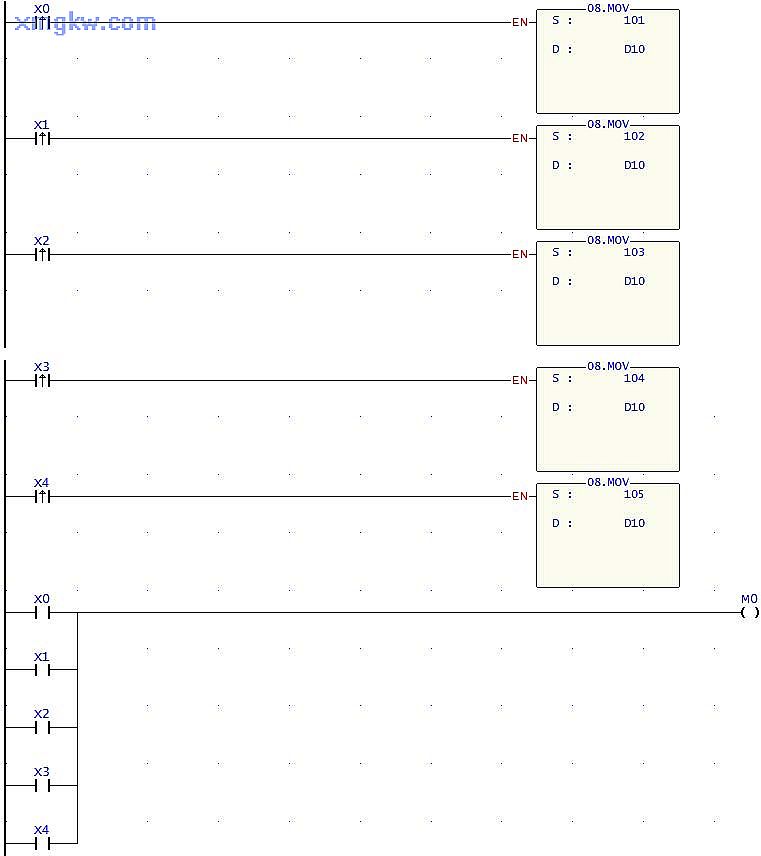

【控制程序】

【程序說明】
  1. FUN110 QUEUE指令，實現先進先出的數據堆棧讀寫控制。在本例中即是先呼叫的包廂號碼先被查看。
  2. 按下包廂呼叫按鈕， 5個包廂的號碼先被暫存于 D10，然后按照呼叫先后順序被放入數據堆棧 D1~D5中的某個位置。
  3. 按下查看按鈕，昀早呼叫的包廂號碼被讀出到 D11，而呼叫包廂個數則與指針 D0對應，利用文本顯示器可方便的監控 PLC 內部寄存器 D0（呼叫包廂個數）和 D11（即將查看的包廂號碼）的數值。
  4. Z-WR和RST指令將D0～D6及D11清零，在顯示器上呼叫包廂個數和呼叫包廂號碼都將

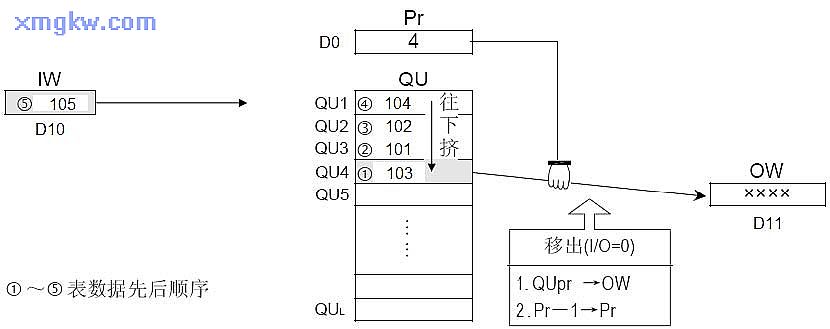

顯示為0。 FUN110.QUEUE工作過程示例如下：
