SORT采集數據的排序

【控制要求】

1.排序命令按鈕 M0由OFF→ON，即對存儲在 D200~D214的15個數據進行由小到大的排序，將結果存放到 D300~D314中。

2.按下“尋找序號按鈕” M1，即將最小值的原序號找出來，依次存放到 R10~R24。【元件說明】

PLC 元件	控制說明
M0	排序命令按鈕，由 OFF→ON觸發排序
M1	尋找序號按鈕
D200~D214	15個原始數據存放的存放地址列表
D300~D314	15個數據排序后的存放地址列表
R0	指針
R10~R24	查找結果的序號存放地址列表

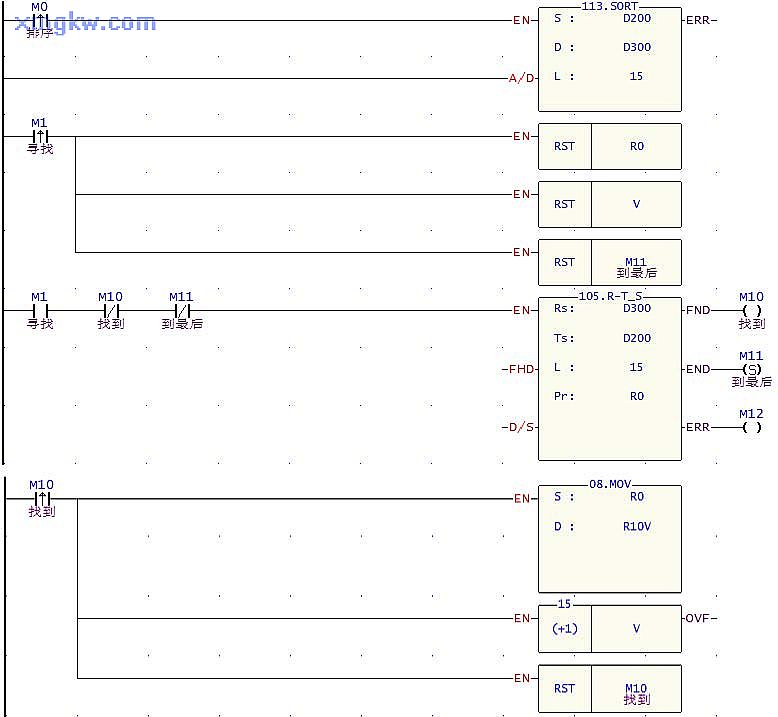

【控制程序】

【程序說明】

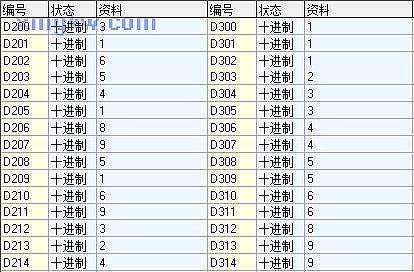

1.排序前后數據存放情況對比如下圖。

2. M1觸發FUN.105緩存器對列表查找指令，找到最小值（ D300的內容）在原始列表中的位置為 1，5，9。存放在以R10為起始的緩存器列表中，如下。

由此可知這些最小值是存放在原始數據列表的哪些位置。

3.其中FUN.105緩存器對列表查找指令，其動作特點如下：當找尋控制〝 EN〞=1或由0→1（P 指令）時，自列表 Ts之開頭第一個緩存器開始（〝 FHD〞=1或Pr值已達L-1時）或自列表中當時指針所指那個緩存器之下一個緩存器 Tspr+1開始（〝 FHD〞=0同時Pr值小于L-1）往下找尋和樣本數據 Rs不同（D/S=1時）或相同（ D/S=0時）之緩存器。若找到目標（不同或相同者），則立即停止找尋動作，并將該目標在列表之位置序號值存到指標 Pr去，同時將找到目標旗號〝FND〞設為1后結束本指令之執行。當找到列表之最后一個緩存器時，無論是否找到目標均將結束該次指令執行，并將找至最后旗號〝 END〞設為 1，而Pr值則停在 L-1。當本指令下次再度被執行時，Pr將會(huì )自動循環至列表之最開頭（ Pr=0）開始往下找尋。
