FBs-PLC被動與電子磅秤通訊（ FUN151.CLINK MD2）

2015-6-29 16:27:13 人評論 次瀏覽 分類：永宏應用案例

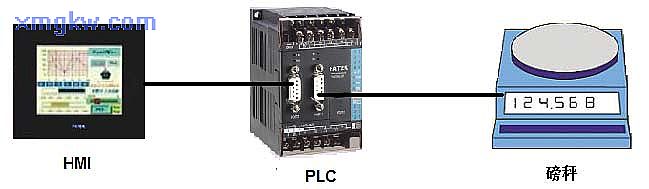

一般市面上的電子磅秤的通訊模式都為主動發送，所以我們需要把 PLC設為從站，使用 FUN151.CLINK， MD2即為被動模式。亦即電子磅秤會主動定時發出資料，而 FBs-PLC為等待接收資料狀態。

【控制要求】按X0↑，啟動FUN151.CLINK，MD2通訊控制指令進入接受數據狀態按X1則放棄接受，亦即關閉此命令。【必要參數設置】

從站: Fbs-PLC站號1 RXD TXD RTSCTS SG 2 3 7 8 5 TXD RXD SG 主站：電子磅秤
  從站 主站
通訊裝置 FBs-PLC 電子磅秤
站號 1 無
通訊口 Port1 RS232
通訊參數 9600，n,8,2(R4146=5551H)
通訊協議 電子磅秤的資料格式， ASCII格式
通訊控制指令 FUN151.CLINK，MD2 無
交易項目 接收電子磅秤的資料

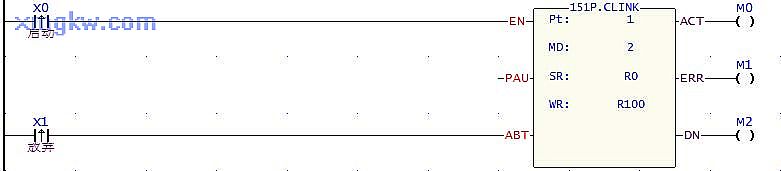

【控制程序】
【程序說明】
  1. X0↑，啟動FUN151.CLINK，MD2通訊控制指令進入等待接受數據狀態。
  2. X1鈕，則停止接收數據。
PLC被動接收電子磅秤資料
主站緩存器值（Hex/ASCII） 字元 資料 說明
R100=0000H     回應碼：指示通訊狀況，如 : 0000H表示交易成功； 0A00H表示仆站無回應。
R101～R107     PLC系統工作區
R108=000BH     接收到11個字元（ R109～R119）
R109=0020H ‘SPACE’ D（10） D10為‘SPACE’
R110=0020H ‘SPACE’ D（9） D（9）～D（6）讀值， D（9）=MSD，D（6）=LSD
R111=0020H ‘SPACE’ D（8）
R112=0020H ‘SPACE’ D（7）
R113=0030H 0 D（6）
R114=0020H ‘SPACE’ D（5） D（5）～D（3）為‘SPACE’
R115=0020H ‘SPACE’ D（4）
R116=0020H ‘SPACE’ D（3）
R117=0067H ‘g’ D（2） 公制克
R118=000DH ‘CR’ D（1） Enter碼
R119=000AH ‘LF’ D（0） 換行碼
