永宏P(guān)LC最多254從站的一般 CLINK

【控制要求】 CLINK啟動開關 X0為ON時，則不斷的讓主站（ Master PLC）與3臺從站（ Slave PLC）通過CLINK方式完成PLC之間的數據交換（單筆最多為 64word）。

【PLC參數必要設置】

主從站	站號	通訊口	通訊格式

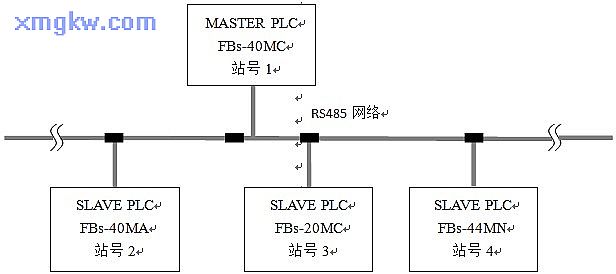

Master PLC	1	Port4	波特率：9600 數據位：7 停止位： 1 校驗位：偶校驗協議：永宏通訊協議
Slave PLC 1	2	Port2
Slave PLC 2	3	Port3
Slave PLC 3	4	Port2

※在WinProladder界面，點選菜單欄的 “PLC”?“設定”?“Port#通訊參數 ”，即可對相應的通訊口進行參數設置，前例 12.3已有說明，此處不再贅述。※當出現 PLC因參數設置錯亂而導致通訊異常時，可先在 WinProladder編程軟件菜單中點選： PLC?快捷操作 ?初始化全部資料，使 PLC 回歸出廠值后，再按照上表進行設置。

z操作步驟：

PLC 元件	控制說明
X0	CLINK啟動開關
M1938	Port4工作指示， 0：被占用， 1：Ready狀態

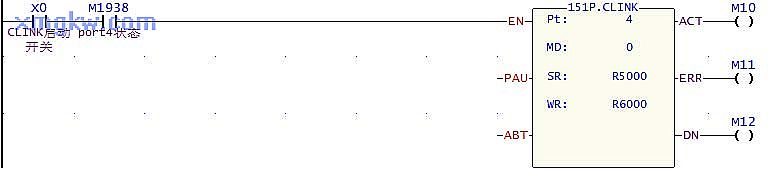

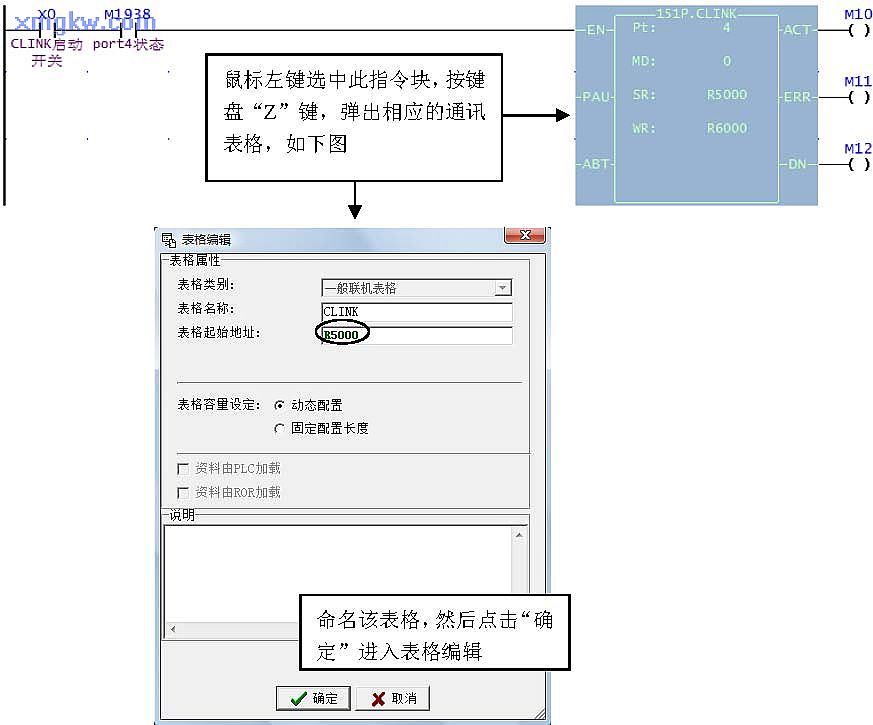

【控制程序】只需在站號為 1的MASTER PLC寫入如下圖的指令，即可實現多臺 PLC之間的通訊。

【通訊表格的建立】

如下圖所示

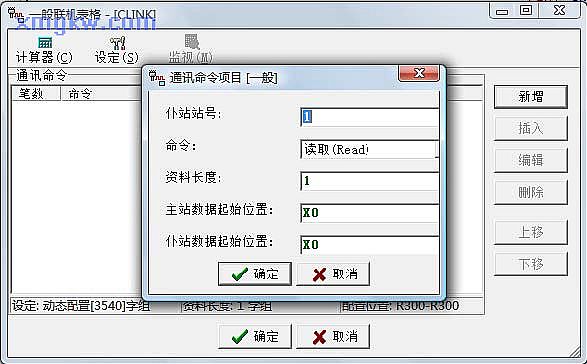

（1）在“ModBus Master”通訊命令表格中，點擊 “新增”按鈕，編輯一條通訊命令；
（2）各參數說明：仆站站號：欲與之交換數據的仆站號；命令：分為 “寫入”和“讀取”兩種；資料長度：******為 64，當然也可以通過變址方式進行設定；主站數據起始位置：分配主站需被讀取或被寫入的地址段的起始單元；仆站數據起始位置：分配仆站需被讀取或被寫入的地址段的起始單元；

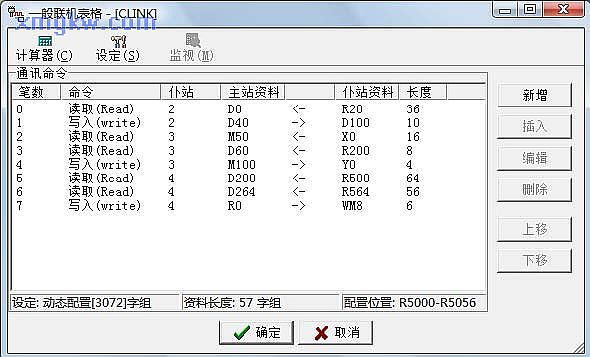

（3）此例中共編輯了 8筆通訊命令，如下圖所示：

【程序說明】

（1）該指令只需寫入到主站 PLC中，而各仆站 PLC只需設好通訊參數，聽從主站指揮即可；
（2）從上圖狀態欄可看出，編輯此 8條通訊命令共占用了 57個緩存器R5000～R5056；
（3）程序 RUN后，M1938應為Ready狀態（即為 ON），當X0一接通，就進入 CLINK通訊，下面說明各 PLC數據區內容的變化情況：

MASTER PLC（1臺）		SLAVE PLC（3臺）
D0～D35（內容全為 0）	讀取	2號站的 R20～R55（內容全為 1）
D40～D49（內容全為 100）	寫入	2號站的 D100～D109（內容全為 0）
M50～M65（狀態全為 0）	讀取	3號站的 X0～X15（狀態全為 1）
D60～D67（內容全為 0）	讀取	3號站的 R200～R207（內容全為 2）
M100～M103（狀態全為1）	寫入	3號站的 Y0～Y3（狀態全為 0）
D200～D263（內容全為 0）	讀取	4號站的 R500～R563（內容全為 3）
D264～D319（內容全為 0）	讀取	4號站的 R564～R619（內容全為 3）
R0～R5（內容全為 FFFFH）	寫入	4號站的 WM8～WM48（狀態全為 0）

通訊成功后各數據區的內容如下：

MASTER PLC（1臺）	SLAVE PLC（3臺）
D0～D35（內容全為 1）	2號站的 R20～R55（內容全為 1）
D40～D49（內容全為 100）	2號站的 D100～D109（內容全為 100）
M50～M65（狀態全為 1）	3號站的 X0～X15（狀態全為 1）
D60～D67（內容全為 2）	3號站的 R200～R207（內容全為 2）
M100～M103（狀態全為 1）	3號站的 Y0～Y3（狀態全為 1）
D200～D263（內容全為 3）	4號站的 R500～R563（內容全為 3）
D264～D319（內容全為 3）	4號站的 R564～R619（內容全為 3）
R0～R5（內容全為 FFFFH）	4號站的 WM8～WM48（狀態全為 1）
