上下班工作電鈴定時控制

2015-6-26 14:05:22 人評論 次瀏覽 分類：永宏應用案例

【控制要求】
? 某公司每天有四個響鈴時刻：上午上班、上午下班，下午上班、下午下班。上班或下班時間一到，電鈴立即發出鈴聲，鈴聲持續一分鐘。四個上下班時刻可任意設置，且可隨時校對當前時間。
z進行時間設置和校對的操作。 【元件說明】
PLC 元件 控制說明
M0 時間設定按鈕
Y0 工作電鈴
R4128～R4134 讀出的萬年歷數據
D200～D206 寫入的萬年歷數據
D5000～D5023 上下班時間點數據

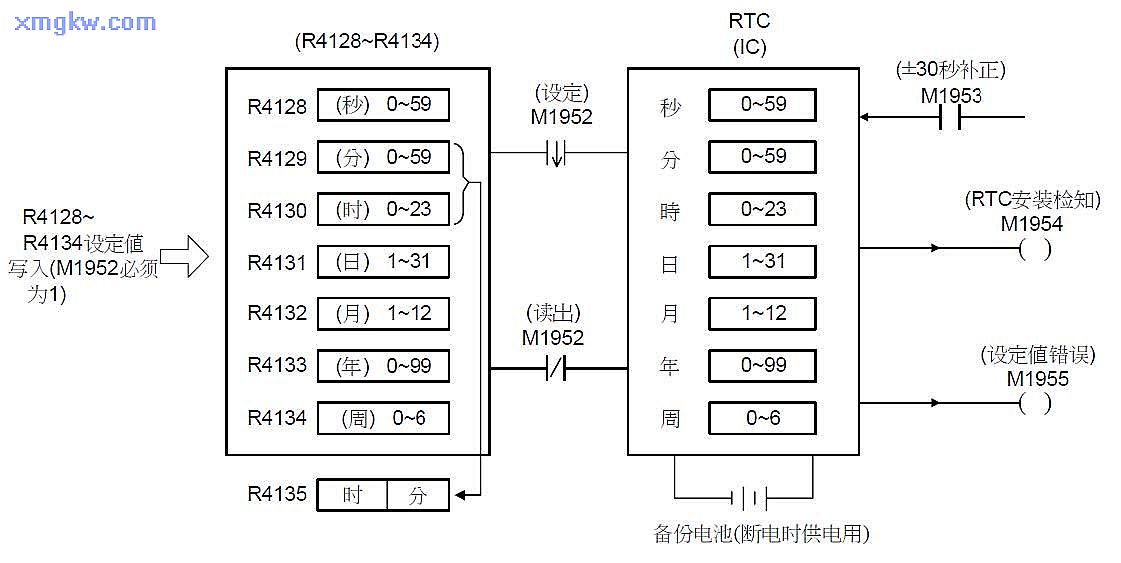

【RTC與PLC內部特殊緩存器的對應】

表1 定時器設定暫存器
響鈴時間 起始時間   結束時間
  原始設定時刻 總秒數 原始設定時刻 總秒數
組別 時 分 秒 秒 時 分 秒 秒
上午上班 R5002 R5001 R5000 DR6000 R5005 R5004 R5003 DR6002
上午下班 R5008 R5007 R5006 DR6004 R5011 R5010 R5009 DR6006
下午上班 R5014 R5013 R5012 DR6008 R5017 R5016 R5015 DR6010
下午下班 R5020 R5019 R5018 DR6012 R5023 R5022 R5021 DR6014
表 2 FUN112.BKCMP上/下限列表
組別 開始響鈴時刻 停止響鈴時刻 輸出
上午上班 DR6000 DR6002 M10
上午下班 DR6004 DR6006 M11
下午上班 DR6008 DR6010 M12
下午下班 DR6012 DR6014 M13

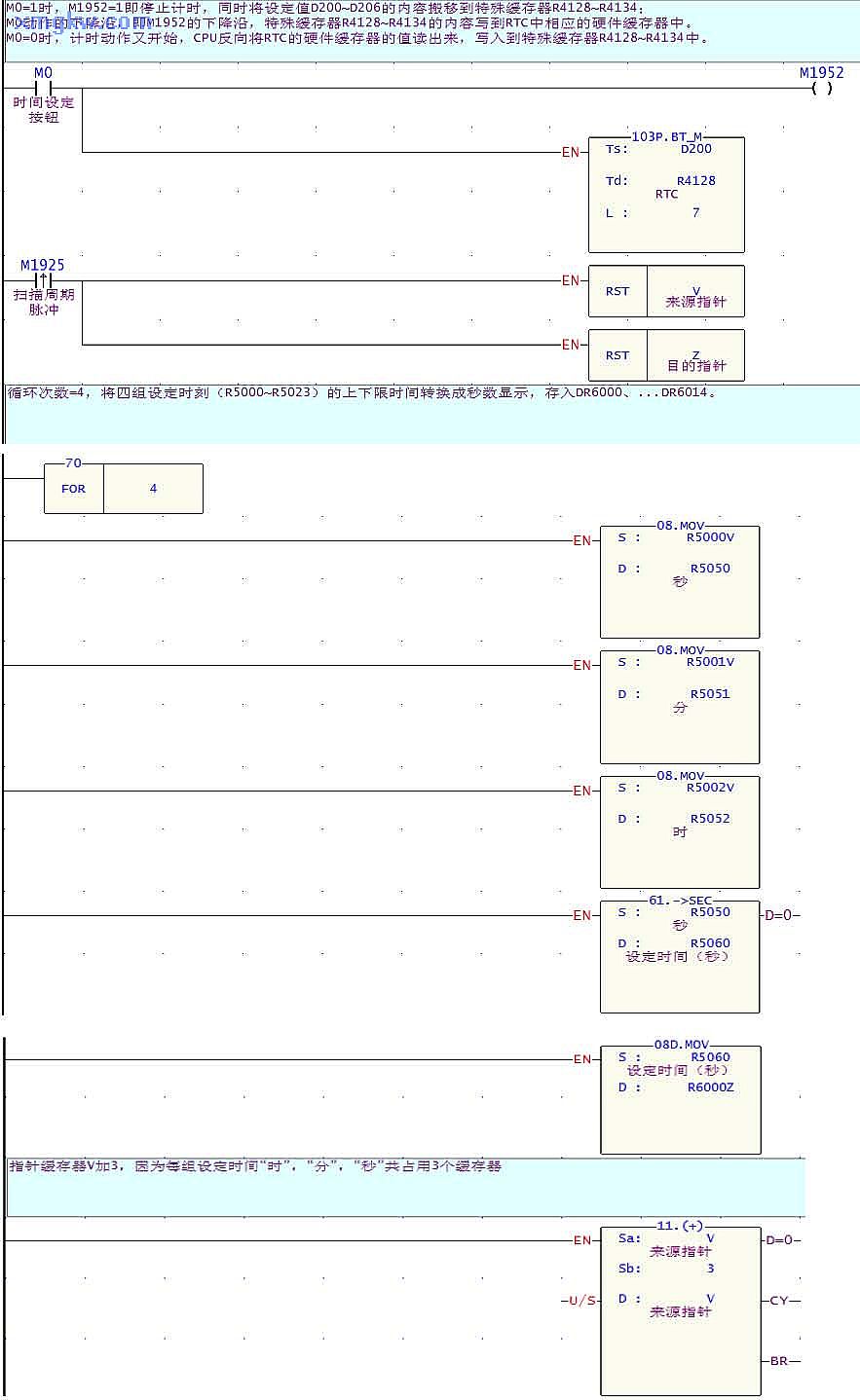

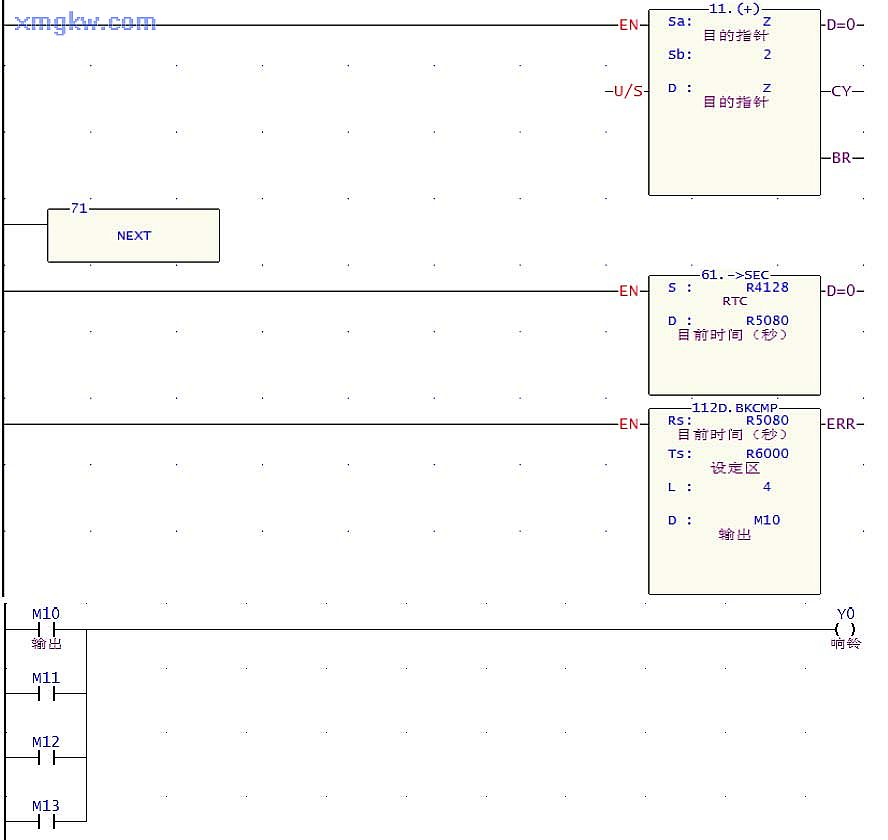

【控制程序】

【程序說明】
    1. （1） RTC設定（ R4128～R4134 → RTC）： RTC設定動作只有在繼電器 M1952 由1→ 0瞬間執行一次。
    2. 在M1952 由1→ 0 瞬間將 R4128～ R4134的設定值寫到 RTC中相對應的硬件緩存器中。在M1952回到0 后計時動作開始，同時每次掃描 CPU 將反向地將 RTC中的時間值讀出，寫到 R4128～ R4134 去。

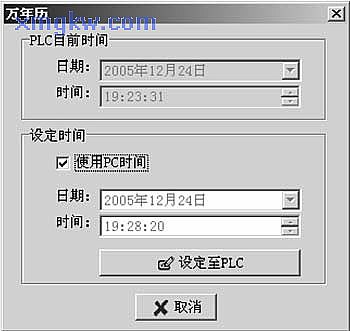

  1. （2）時間的設定，也可以在 WinProladder界面中方便實現：點選菜單“PLC”?“設定”?“萬年歷”,即可出現下列窗口：
  2. （3）將每次響鈴的上下限時刻轉換為秒，再結合 FUN112.BKCMP指令，即可實現一分鐘內響鈴。
  3. （4）上下班的時間一般來說較為固定，因此緩存器列表 R5000～R5023的內容在 “緩存器表格 ”中設定即可，而不必使用搬移指令，占用程序執行時間。若需要調整時，只需要在 Winproladder的監視頁面或者在觸摸屏中修改對應的內容即可。
  4. （5）此例只要略加修改，即可應用于養殖場，蘭花栽種，或定時加熱系統等場合。
