一 噴涂線工藝介紹
       自動噴涂線主要由上下件區傳送帶﹑主傳送帶﹑加熱部分﹑噴槍系統﹑產品自轉系統﹑除塵系統﹑UV光固化等組成。產品經上件傳送帶傳送至主傳送帶，經過預熱區流至除塵系統，然后進入自動噴涂房，在經過360°旋轉噴涂后流入加熱區，再經UV光固化系統完成固化，最后從下件傳送帶流出。

二 控制系統構成和產品應用特點
      由于該控制系統有多個變頻器和多路溫度需要集中控制，因此采用觸摸屏﹑PLC﹑模擬量輸出模塊﹑溫控模塊相結合的控制模式。本工程采用永宏觸摸屏﹑永宏FBS系列PLC ﹑永宏模擬量輸出模塊FBS-4DA及永宏溫控模塊FBS-TC6來完成本項目。

永宏FBS系列PLC的特點及簡介：
      FBs系列 PLC是永宏公司2004年推出的產品，相比目前各大廠同等級PLC，FBS-PLC有許多特點與優勢：
      具8組高速計數器，計數頻率最高可達920KHz，計數模式可為A/B×4、A/B×3、A/B×2、A/B、CLK/DIR×2、CLK/DIR、 U/D×2、U/D等8種
      具5組16位或32位的0.1ms時基的高速定時器
      具4軸可作直線補間的高速NC定位控制輸出，頻率可達920KHz
      具16點正負緣中斷輸入
      具36點捕捉輸入
      具4組高速PWM輸出，最高頻率可為18.4KHz/184KHz，分辨率可為(1000/100) 響應速度極快，精確度高,具有中大型PLC的功能內涵。

永宏模擬量輸出模塊FBS-4DA簡介：
       FBs-4DA是FATEK-FBs系列PLC的模擬量輸出擴展模塊，提供4通道的14位模擬量輸出信號。應用時可利用模塊內的跳線設定來規劃模擬量輸出信號的類型及其振幅。此外還可以設定輸出碼格式為單極性或雙極性，這樣可以使輸出信號與輸出碼的關系更符合我們的習慣。在安全防護方面當CPU超過0.5 秒還沒對模塊進行存取時會(huì )自動變?yōu)榱爿敵?即變?yōu)?V( 當輸出設為電壓信號)或0mA( 當輸出設為電流信號)。

永宏溫度模塊FBS-TC6簡介：
       FBs-PLC為了滿足廣大的溫控應用市場，提供了最常用的熱電偶和白金電阻等兩大類共五種溫度測量模塊；FBs-TC6溫度模塊可用作6點熱電偶輸入的溫度測量，熱電偶類型共有J、K、T、E、N、B、R、S 等8種選擇；溫度模塊的溫度測量設計采用分時多任務方式，每個溫度模塊在實際I/0 尋址上只占用1個數值量輸入(Input Register)及8點數字量輸出(Digital Output)，一臺PLC主機最多可作32點溫度測量，而溫度測量的更新速率可選擇一般(更新時間為4 秒，分辨率為0.1°)或快速(更新時間為2 秒，分辨率為1°)兩種模式。

三 重要功能的實現
溫度的PID控制

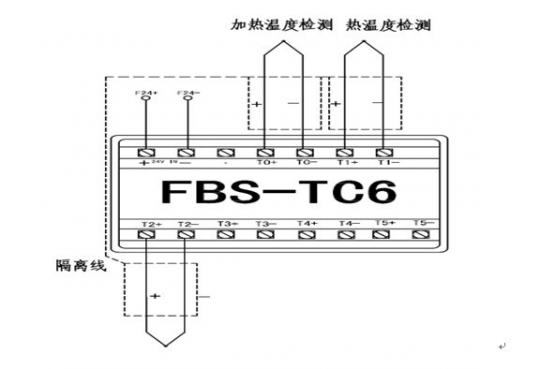

                              圖1. FBS-6TC的接線原理圖
用PID控制溫度是目前較為高效和準確的控制手段，永宏P(guān)LC提供了非常方便的PID溫控指令，下圖為本工程的溫度控制程序。

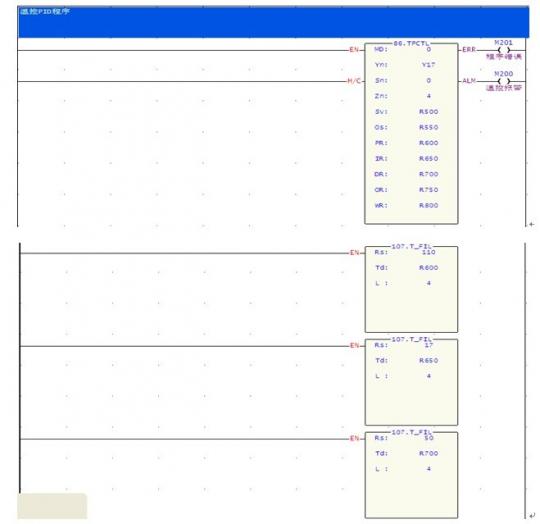

                                   圖2. 永宏溫控PID程序

模擬量輸出控制變頻器
      永宏的模擬量輸出控制同樣非常方便，只需要往相應的輸出緩存器中輸入需要的數值即可。下圖為FBS-4DA接線原理圖:

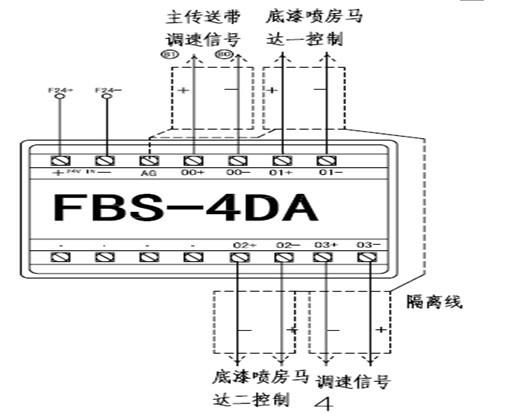

                          圖3 FBS-4DA模擬量輸出模塊接線圖
       在本工程中，我們需要在觸摸屏上輸入變頻器的控制頻率來控制馬達的轉速，我們需要設為0-50HZ可調，然而既有14位分辨率的FBS-4DA的數值范圍卻在0-16383內，通常我們都需要做復雜的運算來使觸摸屏輸入與變頻器輸出相同。這里我們使用永宏P(guān)LC的線性轉換指令可以輕松的完成這些功能。以下是FBS-PLC的模擬量線性轉換輸出程序和觸摸屏畫面。

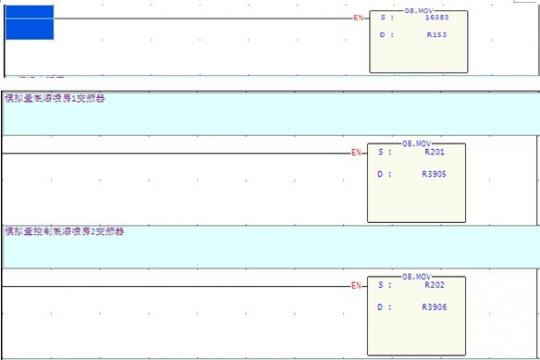

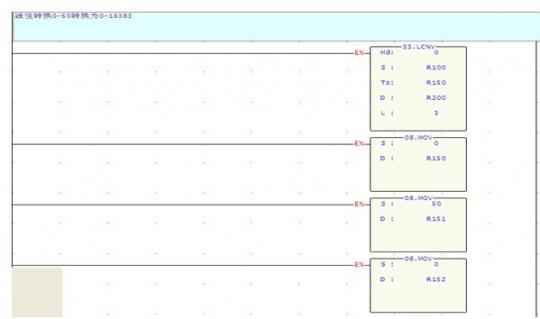

                  圖4 FBS-4DA模擬量線性轉換及輸出程序

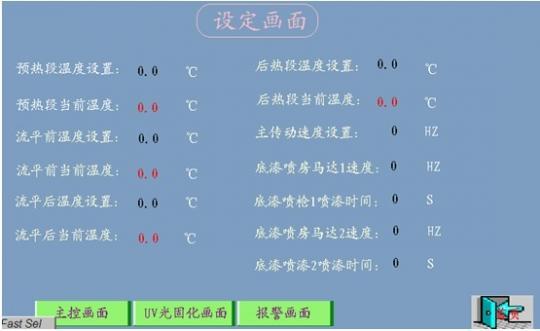

                         圖5 觸摸屏溫度與頻率設定畫面



總結
噴涂線的自動化噴涂生產線自動化大大的提高了生產效率，降低了環境污染指數，杜絕了人工噴涂所帶來的職業病風險。基于永宏P(guān)LC強大的功能指令和卓越的外圍模塊對實施噴涂線的自動化改造提供了高性?xún)r(jià)比和高效率的改造方案，有非常高的推廣和使用價值。

參考文獻
1.永宏可編程控制器FBS系列PLC使用手冊-1
2.永宏可編程控制器FBS系列PLC使用手冊-2
