關鍵詞：永宏P(guān)LC 遠程通訊 GSM GPRS
Abstract:：
In this paper, we introduce The GSM communication module of FATEK PLC. Through GSM communication module, Remote control problems can be solved
Key Words： FATEK PLC Remote Control GSM GPRS
1. 引言
隨著中國的工業化的進程加快，PLC（可編程控制器）在工業現場的應用越來越多，甚至在很多的智能家居領域也在使用 。PLC的應用領域，也從邏輯控制到數字控制、單體控制到運動控制、過程控制到集散控制的飛躍，而在集散控制中，通訊控制的方式也在發生變化，傳統的 RS-232串口通訊最多只能達到15米距離，RS-485通訊方式最多也只能達到1200多米距離，以太網通訊雖然可以進行遠程控制，但是一定要連接網線，在一些環境狀況不佳，設備離網絡(luò )連接點距離很遠，或者設備需要移動的場合也限制了它的使用。最新的GSM連接模塊，通過SMS短信或使用TCP/IP 協議的GPRS 數據連接，利用移動，聯通已經建設好的2G/3G網絡(luò )，實現全國范圍內覆蓋，從而達到設備運行狀況遠程報告，數據分析處理以及遠程控制的目的。

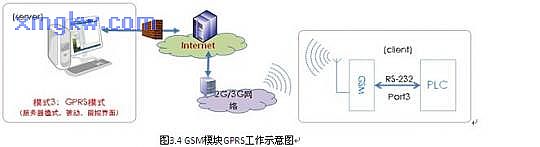

圖1.1永宏P(guān)LC的GSM模塊連接示意圖
2. 永宏P(guān)LC的GSM模塊通訊功能介紹
FBs-CMGSM 是 FATEK PLC 系列所提供之一通訊模塊.使用本模塊可藉由 GSM 通訊網絡(luò )來傳遞資料.本模塊提供四頻(850/900/1800/1900 MHz)的 GSM 通訊頻段.內部并使用了一顆1.7 安培小時容量之鋰碘電池可在主電源失去時持續收取或發送簡訊. 在相同的行幅下，有二種不同的可操作方式:
第一種方式是利用 SMS 進行監測和遙距控制。FBs-CMGSM 周期性的讀取含有“sendSMS”旗號的寄存器，如果該旗號被置位，FBs-CMGSM 就讀取目標電話號碼和字符串（文本），發送SMS 并且將旗號復位。如果有一個SMS 被FBs-CMGSM 接收到了，那它將會(huì )被寫入含有另一個旗號“SMS received”的寄存器中去，以待被PLC 程序訪問。最后由PLC程序來將這個旗號復位。所以這些被操作的SMS 必須能在發送和接收的過程中都能被PLC程序訪問。
第二種 FBs-CMGSM 在GSM 網絡(luò )之上的通訊方式是使用TCP/IP 協議的GPRS 數據連接。FBs-CMGSM 透過TCP 客戶模式打開連接。任何可通過GSM 網絡(luò )連接上Internet 的SIM卡都可以使用。FBs-CMGSM 連接的IP 地址和硬件端口都是由PLC 或者是專門的SMS 指定的。有一個值得一提的關鍵是，這種連接只能夠是按照從FBs-CMGSM 到PC 的方向開啟。而PC 使不能開啟一個連接到FBs-CMGSM 的，因為其沒有一個公用的IP 地址。連接命令可以用它連接的固定IP 地址通過SMS 收發。簡單的SMS 命令“Connect”或語音或數據撥到FBs-CMGSM 電話號碼，都會(huì )引起FBs-CMGSM 從PLC 寄存器讀取目標IP 地址，建立TCP/IP 連接。GPRS通過數據分組進行傳送，傳送延時1~10 秒。
3. 永宏P(guān)LC的通訊模塊使用
3.1 方式1-SMS工作模式：

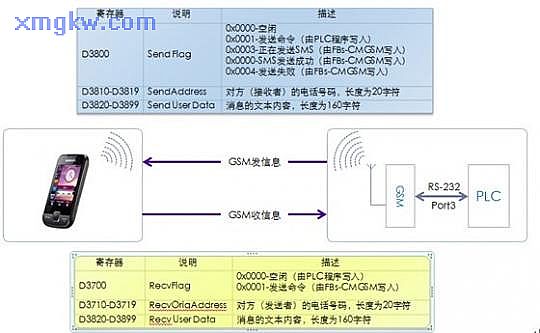

圖3.1 GSM模塊短信配置示意圖
3.1.1: SMS工作模式-發送短信：
說明： 1. 做好硬件的鏈接，網絡(luò )通訊暢通(GSM黃燈)；
2. 設定好短信發送號碼可以有程序做變換(D3810)
3. 設定好發送內容，根據需要可以由PLC程序變化；
4. 對D3800寫入1，啟動發送；其他步驟有CM-G自動完成
5. 結束后可以獲取D3800標志信息

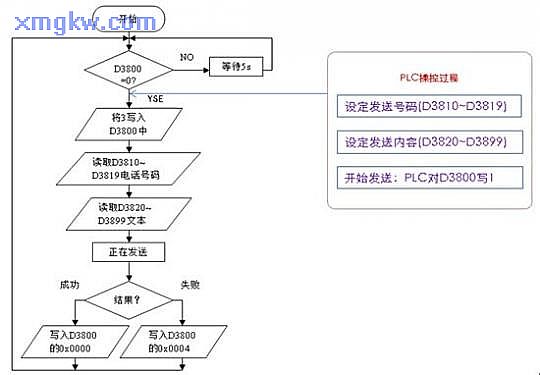

圖3.2 GSM模塊發送信息流程圖
3.1.2: SMS工作模式-接受短信：
說明： 1. 接受完成需復位D3700；
2. 根據要求做好格式規定；
3. 充分利用接收內容做控制

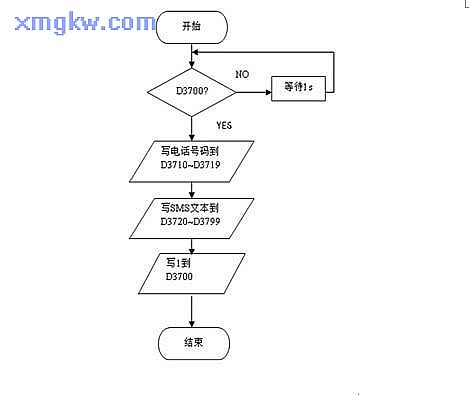

圖3.3 GSM模塊接受信息流程圖
3.2方式2-GPRS工作模式：
PLC參數設置為：9600bps，7bit，EVEN，1stop，站號1.
模塊的FBs-CM-G組態介紹以及命令格式（存放在D3900開始的寄存器里）：命令格式說明如下：
命令 說明
CMGSM3; 模塊專用組態起始字符串
APN=cmnet; GPRS接入點：CMNET-移動，UNINET-聯通
SERVER=183.12.129.149; 遠程服務器IP(FATEK TCP協議)
PORT=5700; TCP鏈接端口(依據SERVER而定，內定5700)
ACODE=1234; 短信控制通行碼
$ 組態結束符

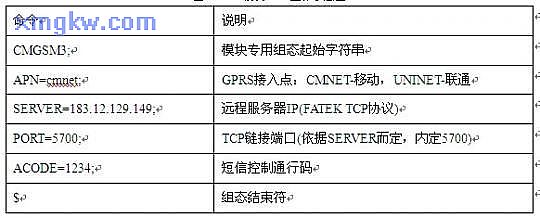

表3.1 GSM模塊GPRS鏈接命令說明
在PLC中，需要建立一個文字表格，表格地址指向D3900,即PLC將命令送至GSM模塊。通過控制字D3510來實現GPRS鏈路的建立，以及鏈接到遠程的SERVER端。參考表格如下圖：

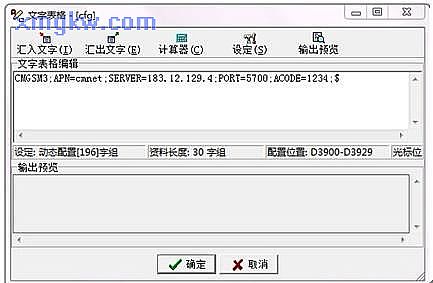

圖3.6 GSM模塊GPRS控制命令的表格
其工作工作流程圖如下所示：

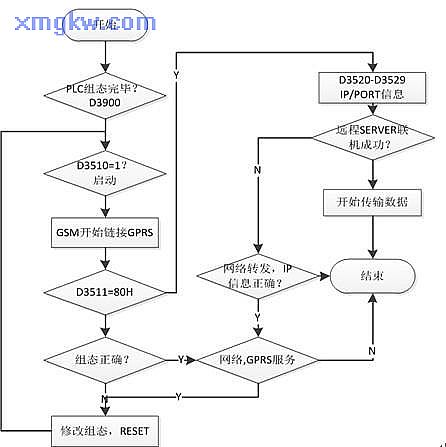

圖3.7 GSM模塊GPRS控制的工作流程圖
GSM模塊工作注意事項：
a．GPRS通過IP/TCP存取數據，本模塊只提供Client模式；(CM-G的IP浮動）
b．遠程必須作為SERVER角色，結合相關圖控軟件才能進行PLC的監控
c．支持FATEK TCP協議（FATEK協議加上TCP/IP的HEAD文件)
d．GPRS理想速率為171.2Kbps,實際為40Kbps,傳輸有延時：1~10S
e．建立連線必須有FBs-CM-G發起；成功后可以由圖控操作PLC
4 結束語
永宏P(guān)LC的GSM模塊使用移動或聯通的現有通訊網絡(luò )，能實現全國范圍內覆蓋，接入地點無限制，能滿足山區、鄉鎮和跨地區的遠程控制需求，而且費用方面只是用戶購買的移動公司手機卡產生的短信費，使用GPRS時的包月費用，可以實現低成本的通訊。
作者簡介：
伍良(1982- ),
主要從事PLC行業的技術支持與行業應用工作
參考文獻：
[1] 永宏可編程控制器GSM模塊用戶手冊
[2] 永宏P(guān)LC編程軟件使用手冊
