FA506型細紗機是目前成紗質量好，自動化程度高，操作簡單，便于管理的環錠細紗機，適用于純棉或化纖的純紡和混紡的細紗工序，尤其采用PLC作控制器，不但提高了控制精度，而且解決了生產管理方面存在的缺陷，大大降低操作者勞動強度；同時錠子曲線控制也提高了紗線的質量，保證了紗錠成型，提高了全機的產量。 系統設計特點:
1、 用PLC控制整個紡紗過程，具有程序開車、鋼領板自動升降、中途停車后自動跟蹤開車、自動落紗、自動留頭等。
2、 設定紡絲的工藝參數，依據工藝要求自動協調控制；實現定長落紗和錠子速度曲線控制。
3、 顯示紡紗過程的錠速、牽引倍數、細紗號數、捻度以及班產累計等。
4、 采用數字通信，提高了系統的抗干擾性。

二、 系統硬件

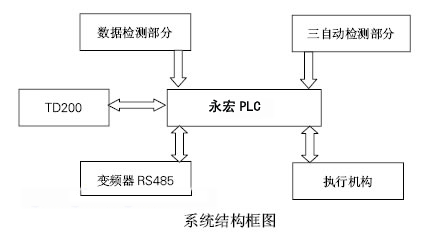

       電氣控制系統包括：數字量輸入及數據檢測部分、可編程控制器部分、執行機構、人機界面。 見圖一

１、 數字量輸入及數據檢測部分：
        1） 各種數字量開關 包括開停車開關、功能開關，用于開停車與實現工藝要求的各種功能動作。
        2） 三自動檢測部分 由關主電機、下鋼板、剎車傳感器構成。其作用為當落紗開始后能自動適位停車、自動留頭、為重新開車降低斷頭創(chuàng )造條件。
        3） 數據檢測部分 由主軸、前羅拉、后羅拉傳感器組成。其作用是自動檢測紡紗過程中主軸、前后羅拉的運行數據，為計算班產量、錠速、牽引倍數、細紗號數、捻度等工藝參數以及為錠子速度曲線控制提供數據。
２、 可編程控制器（PLC）部分： 該部分主要由永宏FBs-60MC主機與擴展模塊構成，可編程控制器專為工業環境而設計的通用自動化裝置，它吸取了微電子技術、計算機技術及自動化技術的最新成果，采用可編程的存儲器，實現邏輯運算、順序控制、定時、計數和算術運算，并通過數字式、模擬式的輸入和輸出控制各生產過程，永宏FBs-60MC 主機有36點數字量輸入、24點數字量輸出，可帶32個擴展模塊，本系統設計所有數字量輸入全部由主機完成，模擬量輸入由擴展模塊有 FBs-6AD 完成
３、 執行機構 包括主電機、吸風電機、鋼領板升降電機、自動潤滑裝置、自動清潔裝置、變頻器、落紗電源等，用于完成紡紗過程的全部工藝動作。其中變頻器錠子速度控制由變頻器、錠子傳動部分、主電機構成。其作用是變頻器根據PLC的指令（錠子速度控制曲線）自動調整錠子運行，提高紗線質量和產量。

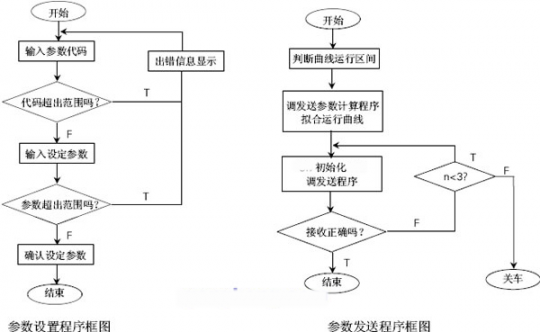

４、 人機界面 采用TP27觸摸顯示屏做人機界面，完成參數設定、顯示，可直接設定錠子運行曲線，實現控制柔性化。并能根據工藝要求修改參數。TP27與PLC 之間以PPI協議通訊。
