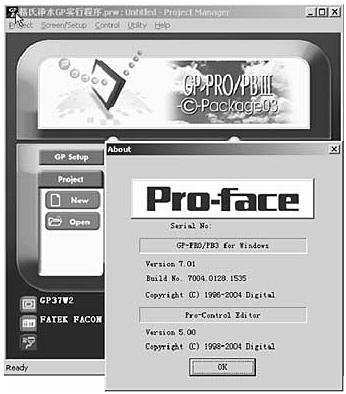

該凈水系統用到了許多水泵和閥門控制，當然還有許多傳感器和檢測器。這些檢測設備獲得的信號，通過電纜傳送到PLC，PLC再對信號進行處理。PLC通過通訊電纜，將信息傳送給HMI GP ，這樣在HMI（人機界面）上得到顯示，方便操作技術人員進行相應的操作。

由于各個水箱的供水設備都是水泵，那么我們需要注意，水泵這種特殊的設備，不適宜頻繁啟動，否則容易損壞，降低使用壽命，甚至直接損壞。所以，我們需要對這種頻繁啟動采取避免措施。鑒于傳感器只能對限位做出立即動作，即達到限位就有信號，保持通的狀態；低于限位就沒有信號，保持斷的狀態，電氣設備較難改變。我們采用了對PLC編程的方式，來消除水泵的頻繁啟動問題，這是很容易解決的。我們給每一的啟動-停止-再啟動，設定一個時間段，保持這樣的時間段，可以避免水泵的頻繁啟動。時間段的長短，可以根據工廠具體的需求來設定，這個在軟件上是很容易實現的。

一、凈水工藝控制要求

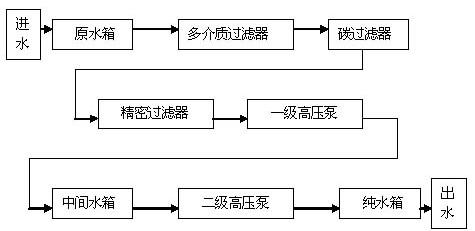

根據附圖Ⅰ，我們可以大概的了解凈水系統整個的系統控制要求和流程。對于一個工程，其詳細的現場工藝控制要求非常重要，它是PLC程序編寫的準則和現場調試的校驗標準。

凈水工藝控制要求：
⑴、原水箱通過外接設備供水，當原水箱液位檢測為低的時候，原水泵停止運行；當原水箱液位檢測為中的時候，原水泵運行；原水箱液位檢測為高的時候，外接設備停止供水。
⑵、原水泵與加絮凝劑供給泵聯動。
⑶、原水泵在開始運行的同時，濃水閥打開，開始排放濃水，2分鐘后，一級高壓泵自動啟動，濃水閥自動關閉，停止排放。
⑷、PSL1壓力差開關低壓時，5秒鐘后，一級高壓泵停止運行。PSL2壓力差開關高壓時，一級高壓泵立刻停止運行。
⑸、當原水泵停止運行的時候，一級高壓泵停止運行。
⑹、中間水箱液位檢測為高時，一級高壓泵停止運行；中間水箱液位檢測為中時，一級高壓泵啟動運行。
⑺、加阻垢劑計量泵與一級高壓泵聯動。
⑻、加NaOH計量泵與二級高壓泵聯動。
⑼、中間水箱液位檢測為中時，二級高壓泵啟動運行；中間水箱液位檢測為低時，二級高壓泵停止運行。
⑽、純水箱液位檢測為高時，二級高壓泵停止運行；純水箱液位檢測為中時，二級高壓泵啟動運行。
⑾、純水箱液位檢測為低時，純水泵停止運行；純水箱液位檢測為中時，純水泵啟動運行。
⑿、純水的電導率檢測高時，純水電磁閥門關閉，純水回流電磁閥門開啟；純水電導率檢測為低時，純水電磁閥門開啟，純水回流電磁閥門關閉。
⒀、純水泵與殺菌器聯動。
⒁、清洗泵為手動狀態運行。
⒂、系統有手動/自動兩種工作運行狀態。
⒃、停機控制為手動控制，當按下停機按鈕，系統在5秒后自動停止。
根據凈水系統工藝控制要求，我們編寫PLC程序，進行試驗室測試，然后安裝到凈水設備上，進行現場調試。（PLC 原程序參附程序Ⅰ）

二、PLC FBe-28MC I / O 點設置及中間存儲器、定時器設置

根據凈水系統工藝控制要求，針對PLC FBe-28MC 的主機電氣規格，我們對PLC的I / O 點進行設置，并且將用到的中間存儲器和定時器進行設置。

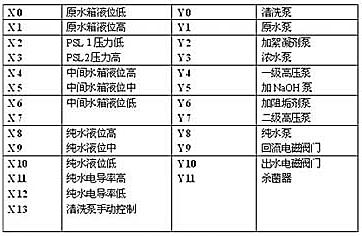

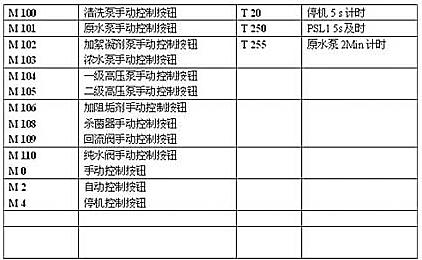

在下表中，給出了PLC的I / O點對應的控制電氣信號或設備；并對中間存儲器、定時器進行選擇設置。

PLC FBe-28MC I / O（表 三）
