永宏P(guān)LC通訊控制三菱變頻器S500系列范例

2015-5-29 11:10:07 人評論 次瀏覽 分類：永宏應用案例

技術要領：
1，首先先確保PLC與變頻器的通訊界面和參數設定一直。

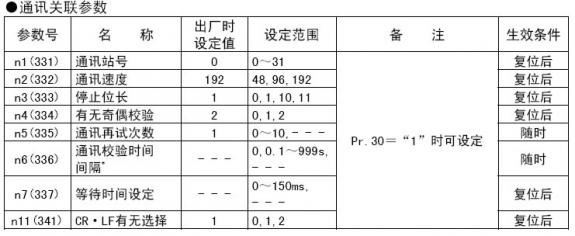

變頻器參數設定：

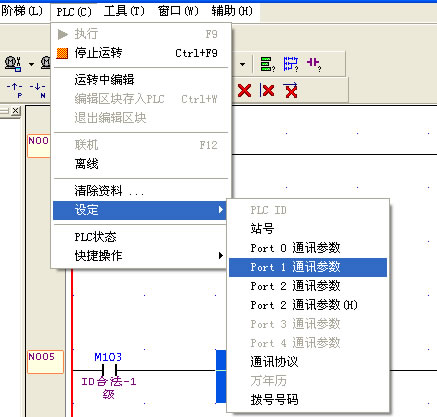

PLC參數設定：


至于PLC端選擇哪個通訊口，依照您的選擇來設定。
2，熟悉三菱變頻的通訊協議結構：

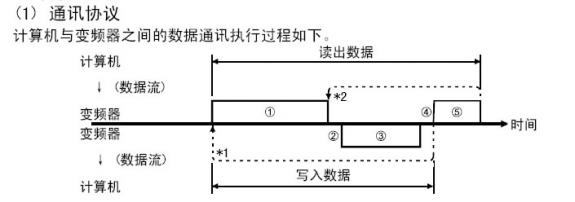

通訊協議

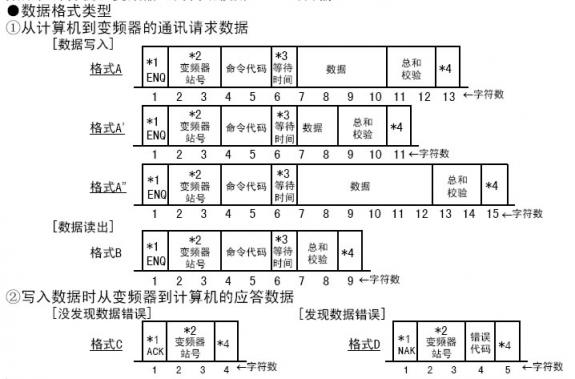

數據格式


通訊范例：
PLC程序



通訊表格填寫內容：

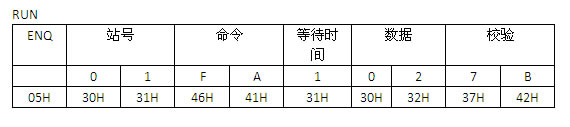

1，要執行運行命令時，輸入下面數據：

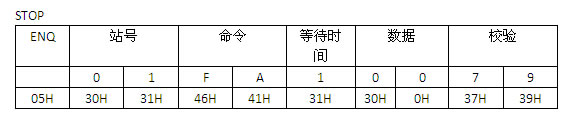

2，要執行停止命令時，輸入下面數據：
