永宏P(guān)LC的FBs系列的PLC 主要功能應用

2015/5/29 10:39:20 人評論 次瀏覽 分類：永宏應用案例

高速中斷

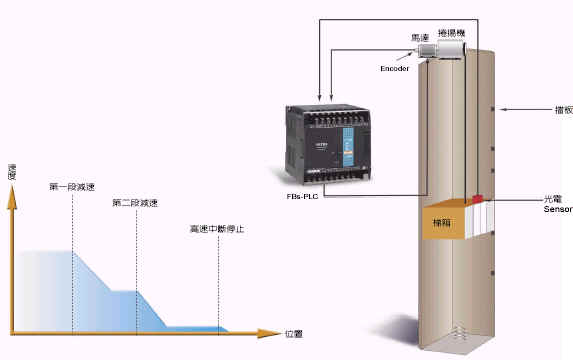

  電梯定位控制
增量式Encoder可得知梯箱之樓層及位置而作多段減速，并利用光電Sensor與擋板檢知梯箱停止信號，以高速中斷啟動立即輸出（Immediate output）使梯箱準確停止。
高速計數器（ＨＳＣ）

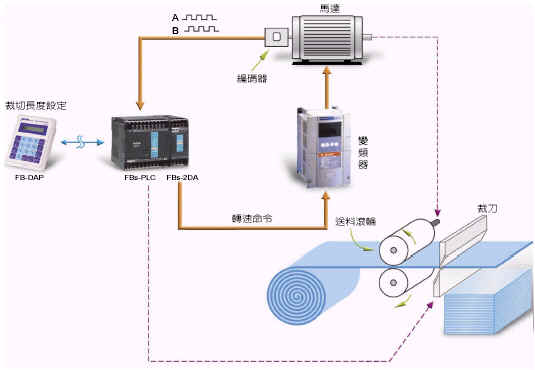

  可變長度之切斷機控制
FBs-PLC單機最多有8組32位之高速計數器，其中4組為硬件高速計數器(HHSC)，其計數頻率可達120 KHz(MC)或920 KHz(MN)，有8種計數模式。另外4組軟件高速計數器(SHSC)，輸入頻率總和可達10 KHz，計數模式有3種。可勝任各種多軸、高速之精密控制應用。
藉由ＦＢ－ＤＡＰ設定裁切長度，編碼器若由送料滾輸回授，可獲得更精準的長度．
高速計時器（ＨＳＴ）

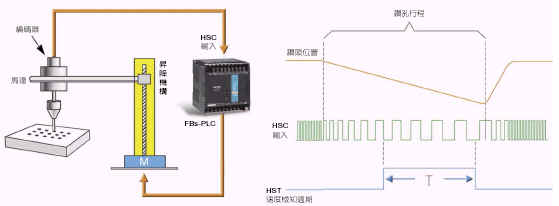

  以ＨＳＣ用ＨＳＴ配合鎖床之鎖頭折斷或雙之純檢知
FBs-PLC所特有之0.1mS時基之高速定時器提供時基誤差僅0.1mS之定時器及計時到(time-up)之實時中斷處理功能，相較一般PLC最低1mS時基加上掃描時間之誤差，其精度為數十倍以上。在許多過去PLC無法勝任之精密計時或速度檢知之應用場合，FBs-PLC均可勝任。FBs-PLC有一組16位之0.1mS之HST，而4個 32位硬件高速計數器（（HHSC）均設有軟件開關，可個別轉換至SoC芯片內部之0.1mS時基而變?yōu)?2位之HST，因此最多可有4個32位之 HST。
例如：在鉆頭空轉時轉速為6000RPM，在鉆頭正常下鉆孔之轉速假設降為5500RPM，而鉆頭變鈍之阻力加大轉速降至5200RPM，而在折斷時轉速等于空轉速。如此，藉鉆頭下壓時之轉速變化即可判知，而能在變鈍或折斷時作立即處置。
高速脈波寬度調變(HSPWM)
  FBs-PLC低成本D/A輸出與比例閥控制
FBs-PLC提供之4點硬件高速脈波寬度調變輸出，分辨率可達0.1% (頻率72 Hz~18.432 KHz)及1% (頻率720 Hz~184.32 KHz)，由于硬件電路之高速與精準穩定特性，FBs-PLC可輕易作出細致的溫度控制、比率閥控制或外加簡易之積分電路而做成便宜實用之模擬輸出。
PSO1、PSO2作X、YTable二度空間定位控制，PSO3則為鉆孔深度定位控制。

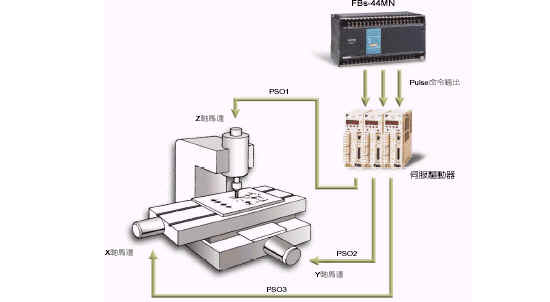

ＮＣ定位控制
  以單機作三軸之ＮＣ定位控制
FBs-PLC內建之高速脈波輸出（HSPSO）單機******可作4軸NC伺服或步進馬達定位控制。加上各軸細致之阻加/減速功能，可輕易完成多段變化且平順、精準之定位控制，若配合內建之 HHSC作回授，尚可作閉回路控制，對諸如元件磨耗、老化、不良等作檢知及相對之補償，以獲得更精準之控制。此外FB-PLC所提供之NC定位專用語言配合PLC之階梯圖程式所提供之便利指令，將使您的精密定位控制得以輕易地達成。
PSO1、PSO2作X、YTable二度空間定位控制，PSO3則為鉆孔深度定位控制。
泛用PID控制

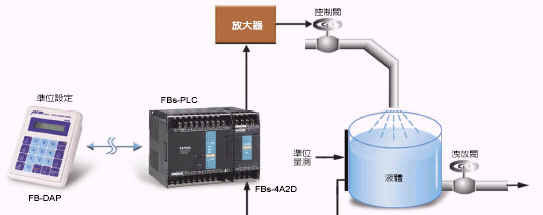

  溫度量測與ＰＩＤ控制
FBs-PLC提供之泛用PID運算控制功能，可將由類比輸入（AI）讀取之程控變數（PV），與使用者所設定之設定值（SP），依使用者所指定之比例帶（P）、積分常數（D）作PID運算后，得到適宜之輸出控制值再藉由類比輸出（AO）以控制受控程序維持在使用者所期望之設定值范圍內，可使用于任何需要平順、快速、精準之控制，諸如流量、壓力、準位控制等應用．

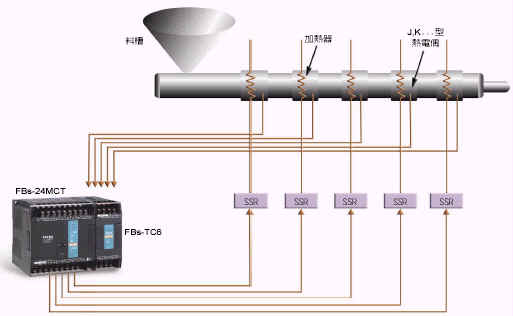

  塑膠射出成機型之應用
FBs-PLC提供之熱電偶量測模塊可直接連接J、K、T...等8種熱電偶，而RTD量測模塊則可直接接Pt-100及Pt-1000兩種RTD sensor。熱電偶適合用于溫度范圍較大，如鍋爐等之工業制程應用，而RTD則適用于溫度較低，范圍較小而分辨率要求較高，諸如冷空調等民生應用。利用溫度變化之遲緩特性，而采用多任務掃描量測及多回路溫度PID控制，使FBs-PLC單機即能達到32回路之PID溫度控制，將整體之效益／成本比發揮至極致，配合溫度量測與溫度PID控制專用之便利指令,大幅降低程序難度及程序發展與試之人力成本與時間.

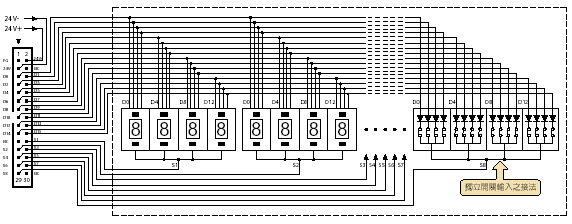

指撥開關多任務輸入
  指撥開關多任務輸入
FBs-PLC提供之FBs-32DGI指撥開關多任務輸入模塊，系由該模塊上之I/O ASIC芯片(FBs-PLC I/O模塊專用芯片)自行進行4位數× 8組指撥 開關數字(或128個獨立開關狀態)之多任務掃描輸入，不會(huì )占用CPU之時間，且I/O ASIC之多任務掃描時間僅需10mS即可更新輸入，又因采用 多任務輸入方式，僅需要24條線即可完成32位數(或128點開關)之輸入，加上FBs-32DGI模塊僅4cm寬，真正達到超高密度，最低成本、最 省配線工時之解決方案。
米字型文字或七段LED顯示
  米字型文字或七段LED顯示
FBs-PLC之FBs-7SG模塊為寬度僅 4cm之米字型英文字或七段數字專用顯示模塊，該模塊上之專用I/O ASIC芯片會(huì )自行進行兩組8位數(總共16位數)，或將2組8位數之顯示組合成1組8位數米字型英文/數字之多任務掃描顯示，不會(huì )占用CPU之時間，且 I/O ASIC僅需10ms即可完成上述之更新顯示。又因采用多任務掃描方式，每組8位數(64點LED)顯示僅需一條16芯之扁平排線即可完成接線。模塊內有 3種不同驅動電壓及3種降壓細調可供選擇，可推動大部分市售各種不同燈節之LED顯示器，顯示接線距離甚至可達百米之遠。永宏亦提供了.56"、.8"、 2.3"、4.0"等四種7段LED和.8"、2.3" 等二種米字型LED顯示器，以及其專用之PCB基板供使用者選用。
簡易人機與無線電感應卡

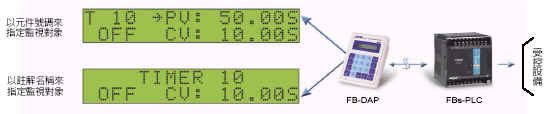

  當作Time/Counter設定器使用或NC伺候定位座標顯示：
 可利用元件號碼（T，C，R）或注解名稱（１－１６英文字母或數字）來指定監視對象．

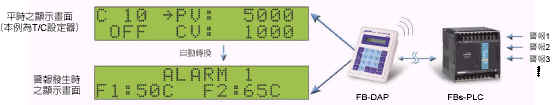

  作警報訊息顯示：
可設定10級之警報訊息或特殊顯示之訊息,當訊息長度超過16字時,FB-DAP會(huì )以緩慢動方式依序顯示.

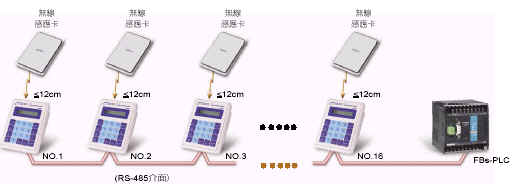

  停車場或門禁之多臺連感應卡之使用：
一臺FB-PLC可連接16部FB-DAP,若超過可利用CPU LINK 方式連結,每多一臺PLC增加16部FB-DAP,最多可連結32臺*16部連結FB-DAP.
