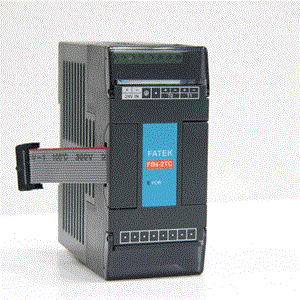

永宏FBs系列熱電偶模塊
- 商品貨號：
- 庫存情況：
- 1000件
- 上架時間：
- 2023/10/12 9:57:40
產品說明：
熱電偶溫度量測模塊，其分辨率有兩種,當更新速率為2秒時分辨率為 1 ℃而更新速率位4秒時分辨率為 0.1 ℃。
本模塊有內建之冷接點補償及感溫線斷線檢測電路。
模塊內各信道間采隔離方式設計,應用時可使用感測延遲較小之接地式感溫器而不會(huì )有通道間相互干擾之情況。
為有效降低現場噪聲對正常信號的干擾,本模塊亦提供了讀值平均之功能。
傳感器種類、更新速率及讀值平均次數的設定均采軟件規劃的方式,設定時使用者不須動到跳線或開關。
FBs-2TC：
2通道熱電偶溫度輸入模塊，0.1℃解析度
FBs-6TC：
6通道熱電偶溫度輸入模塊，0.1℃解析度
FBs-16TC：
16通道熱電偶溫度輸入模塊，0.1℃解析度
型號規格一覽表
規格 型號
FBs－2TC
FBs－6TC
FBs－16TC
溫度量測輸入點數
2點
6點
16點
溫度更新時間
1或2秒
2或4秒
3或6秒
Sensor種類與
溫度量測范圍
熱電偶傳感器：
J(-200～1200℃) E(-190～1000℃)
K(-190～1300℃) T(-190～380℃ )
R( 0～1800℃ ) B( 350～1200℃)
S( 0～1700℃ ) N(-200～1000℃)
溫度補償
內建冷接點溫度補償
解析度
0.1℃
綜合精度
±(1%+1℃)
隔離方式
變壓器(電源)及光耦合(信號)隔離,500VAC,1分鐘
各通道間未隔離
輸入電源
24VDC -15%+20%,2VA max
接線機構
3.81mm歐式端子臺
7.62mm固定端子臺
外形尺寸(寬×高×深)
40×90×80mm
90×90×80mm
環境規格參數
項 目
規格
備注
工作外圍溫度
密閉設備
5℃～40℃
永久性的安裝
開放設備
5℃～55℃
儲存溫度
-25℃～+70℃
相對濕度(不結露，RH2)
5%～95%
污染等級
Degree II
抗腐蝕性
依據IEC68標準
海拔高度
≤2000M
耐振動
使用DIN RAIL固定
0.5G，3軸方向各2小時
螺絲固定
2G，3軸方向各2小時
耐沖擊
10G，3軸方向各3次
耐噪聲
1500Vp-p，脈寬1us
耐電壓
1500VAC，1分鐘
L,N對任一端子
外觀和尺寸
FBs-2TC/FBs-6TC：
FBs-16TC：
